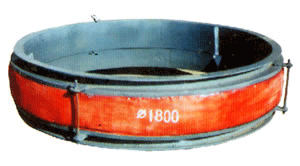

名稱：XB型風道纖維織物補償器
性能特點：
1、補償膨脹：可以補償多方向，大大優于只能單式補償?shù)慕饘傺a(bǔ)償器。
2、補償安裝誤差，由于管道聯接過程中，系統誤差在所難免，纖維補償器較好的消除安裝安裝誤差。
3、消聲隔振：纖維織物、保濕棉本身具有吸聲、隔振功能，能有效地減少鍋爐、風機等系統的噪聲和振動。
4、無反推力：由于主體材料為纖維織物、無力的傳遞。用纖維補償器可簡化設計、避免使用大的支座，節省大量的材料和勞動力。
5、良好的耐高溫、耐腐蝕性：使用的氟塑料、有機硅材料較好的耐高溫和耐腐蝕性能。
6、密封性好：有比較完善的生產裝配系統，纖維補償器基本無泄漏。
7、體輕、結構簡單、安裝維修方便。
8、價格低于金屬補償器，質量優于進口產品。價格是進口產品的1/2-1/5。
風道纖維織物補償器安裝要求：
1、法蘭螺栓應逐步均勻的加壓擰緊，所螺絲栓松緊度盡可能一致。使用條件惡劣的場合，除加平墊外可添加弱簧墊圈，以防螺母松動。
2、補償器與配套平焊法蘭之間應按工作溫度先用相應橡膠石棉墊片。
3、在試行時，應將補償器限位螺絲作適當調整，便于產品伸長或壓縮。
4、焊管連接時，應將限位螺絲適當松動，防止將補償器限位板拉彎或產品變形。
5、焊接作業時作遮蓋物遮住橡膠（織物）表面，防止焊渣損傷產品。
風道纖維織物補償器應用范圍：
1、鍋爐廠 2、水泥廠 3、鋼鐵廠、熔煉爐、焚燒爐 4、熱電廠及核電站 5、空調送風系統 6、玻璃廠、礦業 7、石油化工企業 8、空所及煤所清潔廠 9、風機廠 10、鋁廠和碳素廠
設計溫度下材料等級
|
序號 |
設計溫度 |
溫度等級代號 |
圈帶組成類別 |
接管材質 |
導流筒材質 |
備注 |
|
1 |
T≤350℃ |
A |
Ⅰ |
Q235A |
Q235A |
隔熱保溫層填充硅酸鋁纖維棉，耐熱襯里采用迷宮式結構 |
|
2 |
350℃ |
B |
Ⅱ |
Q235A 、 16Mn |
16Mn |
|
|
3 |
650℃ |
C |
Ⅲ |
16Mn |
16Mn |
注：
Ⅰ類圈帶為： 面層硅橡膠玻璃纖維織物布； Ⅱ類圈帶為 面層硅橡膠玻璃纖維織物布； Ⅲ類圈帶為： 面層硅橡膠玻璃纖維織物布；
第二層為夾絲玻璃纖維布；
第三層為石棉簾布；
第四層聚乙烯薄膜；
第五層為石棉毯；
第六層為不銹鋼金屬絲網。
第二層為工業用帆布；
第三層為石棉簾布；
第四層為玻璃纖維毯；
第五層為石棉布；
第六層為夾絲玻璃纖維布；
第七層為不銹鋼金屬絲網。
第二層為工業用帆布；
第三層為硅酸鋁玻璃纖布；
第四層為石棉布；
第五層為含鋯玻璃纖維毯；
第六層為夾絲玻璃纖維布；
第七層為不銹鋼絲。
風道纖維織物補償器材料表
|
序號 |
名稱 |
材料 |
數量 |
|
1 |
法蘭 |
Q253 A3 |
2件 |
|
2 |
內套筒 |
A3 |
1件 |
|
3 |
外套筒 |
A3 |
1件 |
|
4 |
纖維織物 |
玻纖布 |
1層 |
|
5 |
隔熱層 |
巖棉、石棉絨 |
適量 |
|
6 |
限位器 |
Q235 35#螺栓 |
4-12套 |
|
7 |
螺栓 |
35# |
定量 |
|
安裝長度L |
|
橫向位移 |
角向位移 |
||
|
壓（-） |
伸（+） |
圓形 |
矩形 |
||
|
300 |
-30 |
+10 |
15 |
11 |
8 |
|
350 |
-45 |
+15 |
23 |
16 |
8 |
|
400 |
-60 |
+20 |
30 |
21 |
8 |
|
450 |
-75 |
+25 |
37 |
26 |
8 |
|
500 |
-90 |
+30 |
45 |
31 |
10 |
|
550 |
-105 |
+35 |
53 |
37 |
10 |
|
600 |
-120 |
+40 |
60 |
43 |
10 |
|
650 |
-135 |
+45 |
68 |
48 |
10 |
|
700 |
-150 |
+50 |
75 |
53 |
10 |
|
750 |
-165 |
+55 |
83 |
59 |
12 |
|
800 |
-180 |
+60 |
90 |
64 |
12 |
|
850 |
-195 |
+65 |
98 |
69 |
12 |
|
900 |
-210 |
+70 |
105 |
74 |
15 |
|
950 |
-225 |
+75 |
112 |
79 |
15 |
|
1000 |
-240 |
+80 |
120 |
85 |
15 |
|
注：用戶如需超出表安裝長度，仍可設計制造。 |
|||||
|
圓形產品 |
Dw |
D1 |
D2 |
D3 |
b |
n |
Φd |
|
mm |
|||||||
|
Φ108 |
108 |
200 |
164 |
110 |
10 |
4 |
10 |
|
Φ156 |
159 |
251 |
215 |
161 |
8 |
||
|
Φ219 |
219 |
311 |
275 |
211 |
|||
|
Φ273 |
273 |
365 |
330 |
275 |
12 |
||
|
Φ325 |
325 |
427 |
385 |
327 |
|||
|
Φ377 |
377 |
479 |
435 |
379 |
12 |
||
|
Φ426 |
426 |
528 |
490 |
428 |
|||
|
Φ480 |
480 |
595 |
540 |
483 |
12 |
||
|
Φ530 |
530 |
645 |
600 |
533 |
|||
|
Φ630 |
630 |
745 |
700 |
633 |
16 |
||
|
Φ720 |
720 |
843 |
800 |
723 |
|||
|
Φ820 |
820 |
943 |
900 |
823 |
20 |
14 |
|
|
Φ920 |
920 |
1043 |
1000 |
923 |
|||
|
Φ1020 |
1020 |
1153 |
1100 |
1023 |
14 |
||
|
Φ1120 |
1120 |
1253 |
1200 |
1123 |
|||
|
Φ1220 |
1220 |
1353 |
1300 |
1223 |
|||
|
Φ1320 |
1320 |
1453 |
1400 |
1323 |
24 |
||
|
Φ1420 |
1420 |
1553 |
1500 |
1423 |
16 |
28 |
|
|
Φ1820 |
1820 |
1963 |
1910 |
1823 |
16 |
||
|
Φ2020 |
2220 |
2363 |
2310 |
2223 |
32 |
||
|
Φ2220 |
2220 |
2363 |
2310 |
2223 |
18 |
36 |
|
|
Φ2420 |
2420 |
2563 |
2510 |
2423 |
40 |
||
|
Φ2820 |
2820 |
2983 |
2915 |
2823 |
20 |
44 |
18 |
|
Φ3220 |
3220 |
3883 |
3315 |
3223 |
22 |
52 |
|
|
Φ3620 |
3620 |
3783 |
3715 |
3623 |
18 |
||
